GSP醫藥溫濕度（庫房）系統方案闡述

一、系統方案闡述
1.方案綜述

1.北京美好冠群科技有限公司提供的溫濕度監測系統,具有品質過硬、響應速度快、抗干擾能力強、性價比高等優點。
本系統準確實現對監測現場溫濕度數據的實時采集、顯示、存儲、GPRS數傳、SMS短信報警及聲光報警功能；系統通過分布在庫區各處的MHFY-C2溫濕度記錄儀組成的監控點陣，實時傳送給MHFY-IG2的管理主機，同時傳送給計算機監測軟件進行顯示和存儲。

監測軟件可以實現對溫濕度記錄儀MHFY-C2的參數修改、傳感器精度校正、時間校準等功能。

溫濕度記錄儀MHFY-C2和管理主機MHFY-IG2之間是通過RS485總線進行數據傳輸?shù)模嬎銠C(jī)監測軟件實時從管理主機獲取各個溫濕度儀表的數據，同時可以顯示對各個溫濕度儀表的設置功能；具有操作簡單、功能強大、穩定性高的特點。

同時基于互聯網構建的信息查詢系統通過不同等級的授權可準確查詢所在庫房的溫濕度變化趨勢和當前狀態，整個系統可靠，實用，準確，能更好地為倉儲服務。

2.系統主要技術參數
1、測溫范圍：-40℃－85.8℃（可選其它范圍）
2、測濕范圍：0－100％
3、測溫精度：±0.5 ℃（＠25℃）
4、測濕精度：≤±3％RH(@25℃,10%-90%RH)

3.系統主要優勢
◆系統優越性：系統全部采用32位ARM處理器，速度快、穩定性高的特點；
◆實時記錄：實時自動記錄溫濕值，并可自動生成歷史記錄報表與曲線。
◆易于查詢：本系統查詢簡單，查詢結果一目了然。可查詢?nèi)我粫r段，任一被測點的溫濕度值與溫濕度曲線圖 。
◆直觀的人機界面：辦公室的管理層也能實時了解現場溫濕度變化情況。
◆完整精確且靈活記錄打印：有選擇性的打印您所需的歷史數據。
◆靈活的報警功能：實現上位計算機報警；自動拔號報警或短信報警
◆系統可擴充性強：測點可在一定范圍內任意增加，外接執行機構（如風機、加熱器，加濕器、除濕機等）可實現環境自動控制。

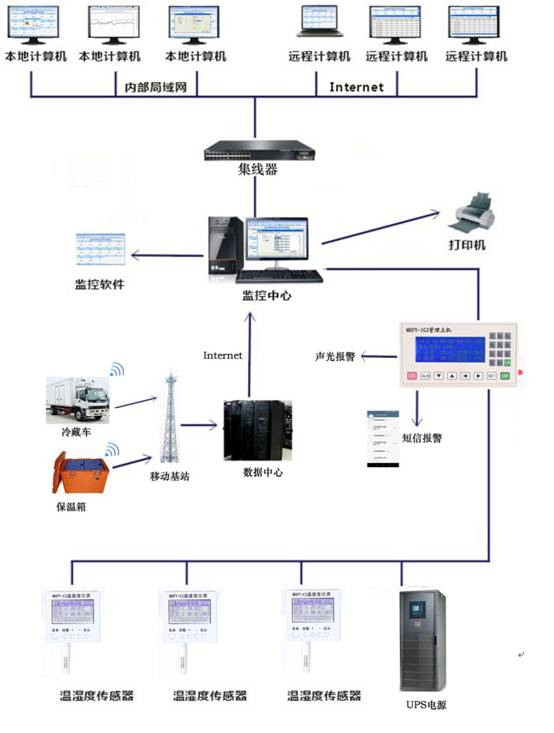

4.系統的信息傳輸

5．溫濕度儀表MHFY-C2及MHFYL2

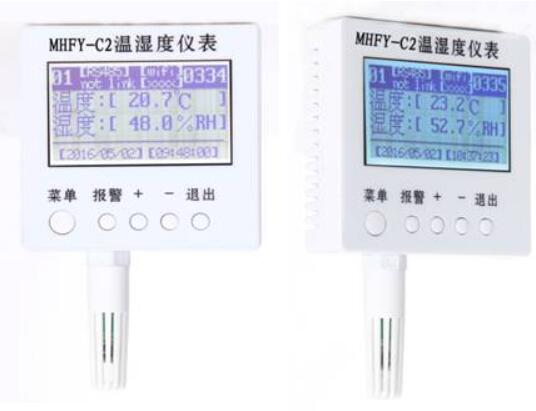

溫濕度儀表分為一體式（MHFY-C2）和分體式（MHFY-L2），一體式為儀表主機和溫濕度傳感器為一體，中間沒有連接線，具體圖書下：

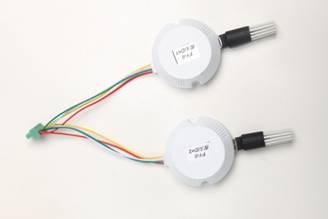

分體式（MHFY-L2）為儀表主機和溫濕度傳感器分開，中間用連接線連接。具體圖片如下：

產品主要功能及優勢
第一大優勢：硬件硬件采用進口工業級32位ARM7微控制器，內核Cortex-M3，具有速度快，穩定性高等特點。（現在市場上多采用國產的8位單片機，速度慢，抗干擾能力差，穩定性差的缺點）。

第二大優勢：軟件系統采用UCOS-II操作系統，使產品具有更高的穩定性。（現在市場上的低端國產8位機硬件，是不能運行操作系統的，只是簡單的裸機程序，穩定性差，處理速度慢）。

第三大優勢：顯示采用大屏的LCD液晶點陣漢字顯示屏，帶背光，可以任意關閉或打開背光，因為能顯示漢字，所以會有更多的提示信息，只需按提示信息即可完成操作，更加有利于安裝。接口采用插拔式接口便于安裝及維修（現在市場上多采用段碼式LCD顯示屏，只能顯示數字、字母或固定符號，必須記住符號或字母所代表的含義，才能完成操作，不利于安裝調試）。

第四大優勢：采用傳感器和主板分離結構，使傳感器不受主板發熱的影響。（市場上的其他產品，多采用主板和傳感器一體化結構，缺點：主板在通電以后，發出的熱量會影響傳感器的溫濕度，造成數據偏高，此種產品多用于家庭室內，對測量精度沒有太高要求的場合）。

第五大優勢：供電系統采用寬壓設計電路，電壓范圍在DC9V~DC35V之間。（現在市場的大部分產品多采用單一式電壓，只能用12V或24V電源，對電壓要求過高，系統穩定性差）。

第六大優勢：傳感器芯片采用瑞士原裝進口芯片，精度高、穩定性好，缺點：價格是國產芯片的3倍左右。（現在市場上很多廠家多采用普通的國產芯片，價格低廉，精度低，穩定性差，使用時間短）。

第七大優勢：具有記錄功能，能儲存2000條數據，保證數據的完成性。缺點：產品造價成本高，（目前市場上大部分的產品沒有記錄功能，有的省份要求必須按GSP要求，有實際的記錄功能）

總之，我們的產品采用工業級設計，定位中高端，為你提供更專業、更合規的庫房溫濕度監測，整個系統可靠，實用，精確，能更好地為倉儲服務。

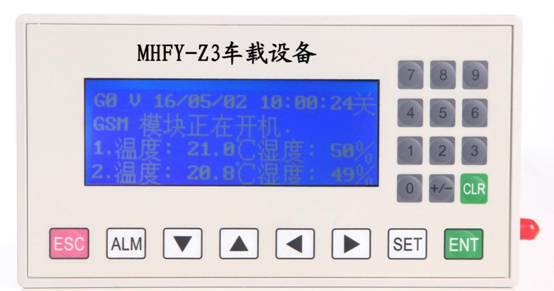

6.冷藏車專用GPRS車載設備MHFY-Z3
GPRS車載設備，通過RS485讀取溫濕度探頭數據，并通過GPRS上傳軟件。一個車載可以配2個探頭，最多可以配32個RS485探頭；主要功能、技術參數及圖片如下：

（1）主要功能及優勢：
1、集成無線GPRS、SMS短信功能為一體，穩定性強、集成度高、體積小、安裝方便的特點。
2、大容量存儲，在接兩個探頭的情況下可以存儲30000組數據，按正常5分鐘，報警2分鐘存儲，可以存儲41天的數據。
3、設備都配有便攜式無線藍牙打印機，帶電池，攜帶方便。
4、探頭自動檢測功能，連接失敗，或人為拔掉探頭的情況下會有提醒報警功能。
5、在遠程升級功能。
6、我們的車載設備最多可以支持連接30個RS485探頭。并可以任意設置。

(2)技術參數：
> 工作電壓：DC12V/140mA 或 DC24V/70mA
> 長x寬x高 （170x100x30mm）
> 使用環境：工作-25℃～75℃，存儲-35℃～85℃，相對濕度10%～95%（不凝結）
> 處理器介紹：

采用工業級32位ARM7處理器；主頻高達到72MHZ，
1.25DMips/MHz；寬溫（-40℃－+85℃工作范圍）；高達12
位的ADC轉化精度（1us的轉換時間）；抗干擾能力強；容
5V電壓輸入；具有豐富的外設。
> 操作系統：
采用嵌入式多任務操作系統UCOS-II,使提高了系統的運行效率，同時使系統運行更加穩定可靠。
> 通信模組：GSM850/EGSM900：CLASS4(2W) DCS1800/PCS1900：CLASS1(1W)

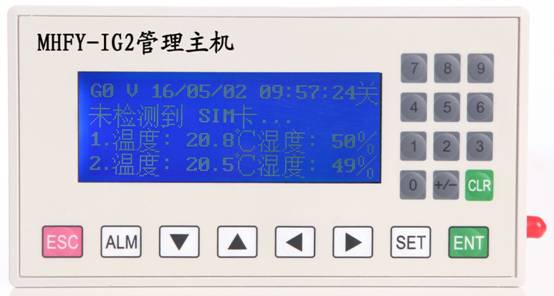

7.管理主機及配件
管理主機設備MHFY-IG2，通過RS485讀取溫濕MHFY-C2度儀表數據，可以通過RS232連接線或以GPRS的連接方式，傳輸給計算機軟件；同時管理主機還對MHFY-IG2數據進行判斷，如果溫濕度數據有超標或連接錯誤會產生聲光報警和SMS短信報警。具體主要功能、技術參數和圖片如下：

主要功能及優勢：
> GPRS數傳功能
> SMS短信報警功能
> 大容量存儲（連接2個儀表MHFY-C2的情況下，可以存儲30000組數據）
> 自檢測探頭是否連接良好功能
> 遠程升級功能
> 精度校正功能
> 斷電/恢復電源報警
> 任意添加或刪除測點功能
> 聲光報警功能

技術參數：
> 工作電壓：DC12V/140mA 或 DC24V/70mA
> 長x寬x高 （170x100x30mm）
> 使用環境：工作-25℃～75℃，存儲-35℃～85℃，相對濕度10%～95%不凝結）
> 處理器介紹：
采用工業級32位ARM7處理器；主頻高達到72MHZ，
1.25DMips/MHz；寬溫（-40℃－+85℃工作范圍）；高達12
位的ADC轉化精度（1us的轉換時間）；抗干擾能力強；容
5V電壓輸入；具有豐富的外設。
> 操作系統：
采用嵌入式多任務操作系統UCOS-II,使提高了系統的運行效率，同時使系統運行更加穩定可靠。
> 通信模組：GSM850/EGSM900：CLASS4(2W)DCS1800/PCS1900：CLASS1(1W)

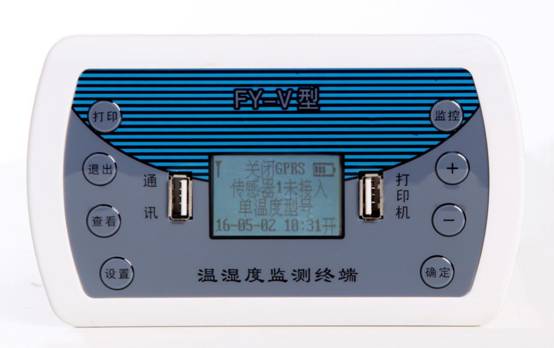

8.保溫箱用GPRS無線溫度監控終端
保溫箱GPRS無線溫濕度監控終端，通過采集安裝在保溫箱里面的溫度，進行存儲、顯示，同時通過無線GPRS上傳給軟件，并能根據當前的溫度判斷是否超出了，設置人員設置溫度上下限，產生溫度報警信息和聲光報警。主要功能、技術參數及圖片如下：

主要功能：
>大容量存儲（100800組數據），1分鐘存儲一次，可以不間斷存
儲70天數據；
>通過軟件或平臺設置TCP回傳間隔、存儲間隔；
>檢測本地信號強度功能（V1.0版本后）；
>GPRS遠程傳輸，通過TCP通道最快1分鐘/次的速度上傳；
>打印歷史記錄功能；
>LCD屏查看參數和存儲狀態功能；
>聲光報警功能（可以設置報警的上限和下限）；
>GPRS遠程開關設置功能；
>按鍵開關機功能；
>低電壓自動關機功能；
>智能檢測GPRS網路不通，自動關閉GPRS功能；
>支持軟件和手動測試點設置（1~255）；
>最多支持3個短信用戶，進行短信報警；
>大容量1800ma鋰電池，過充保護和過放保護功能，充滿提示；
>LCD屏顯示溫度濕度及相關提示功能。
>LCD屏查看短信報警信息，可以手動清除報警信息。

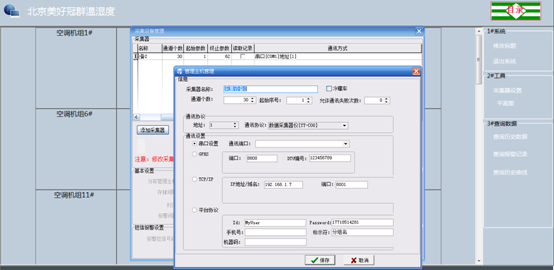

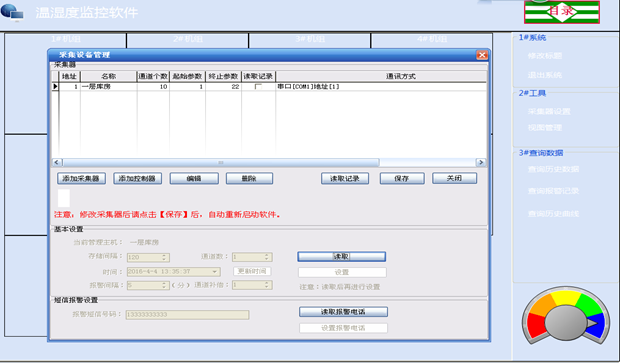

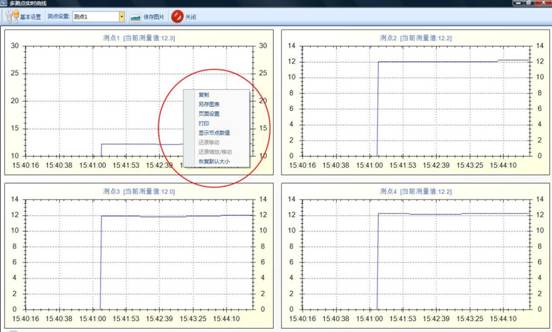

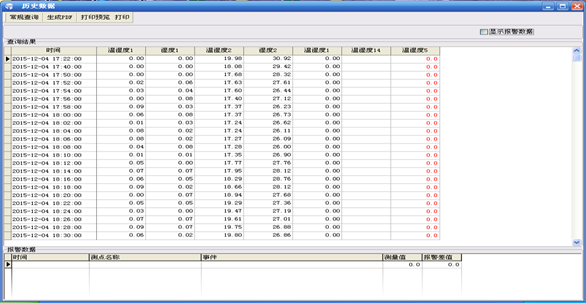

9、軟件監控主界面
